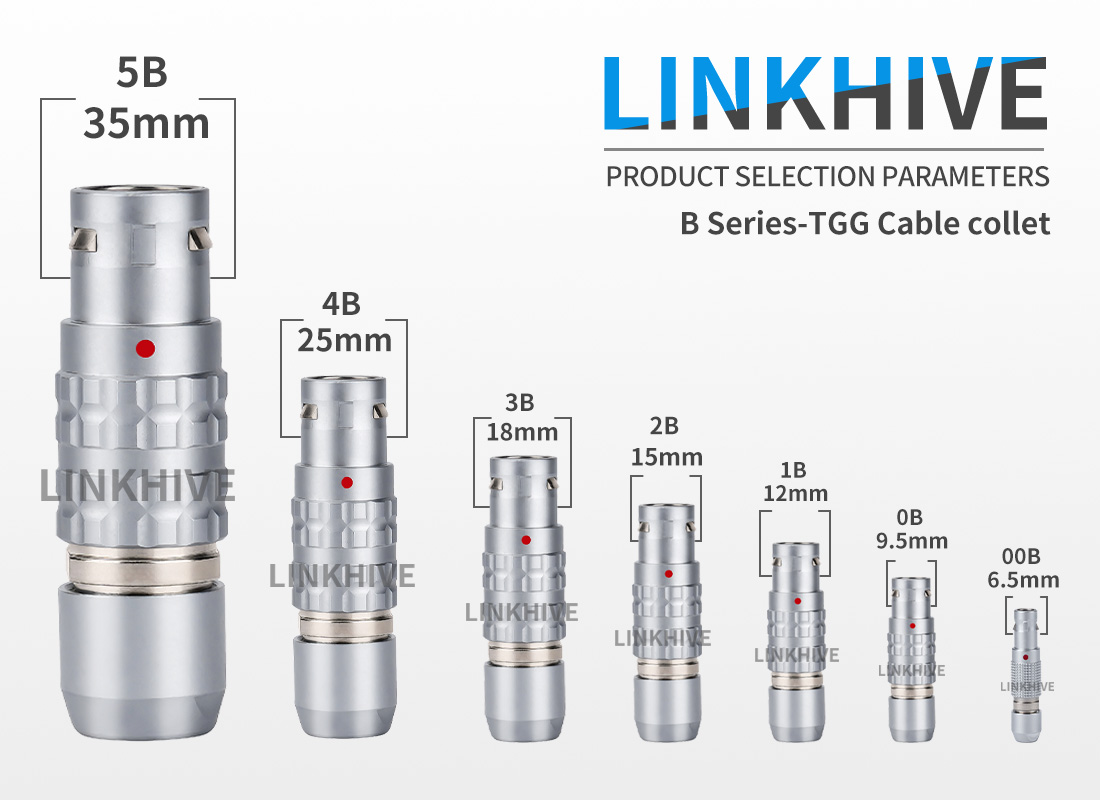

芯数

• 00B：2、3、4

• 0B：2、3、4、5、6、7、9

• 1B：2、3、4、5、6、7、8、10、12、14、16

• 2B：2、3、4、5、6、7、8、10、12、14、16、18、19、26、32

• 3B：2、3、4、5、6、7、8、10、12、14、16、18、20、22、24、26、30、32

• 4B：4、6、7、10、12、16、20、24、30、40、48

• 5B：2、4、10、14、16、20、30、40、48

主要特点：

• 安全的推拉自锁系统；

• IP50；

• 多芯类型2-48芯；

• 焊接和印刷线路板针芯（直式和弯脚式）；

• 高密度安装，节省空间；

• 多种键位选择，避免相似连接器之间的混插；

• 360度屏蔽提供全方位的EMC防护（抗电磁干扰）；

• 定位销系统（G为标准的定位销）用于连接器对位。

零件组成：

• 外壳采用铜合金加工，表面镀铬或者镀镍，特殊要求可以采用不锈钢；

• 插针插孔采用铜合金加工，表面镀金；

• 绝缘体采用耐高温、具有良好绝缘性能的工程塑料注塑成型；

• 护套采用软性工程塑料注塑成型，能很好的保护电缆；

• 防水密封圈采用耐磨的橡胶成型。

技术参数概况：

• 环境温度-50℃—+250℃

• 工作电流1.5—35A（主要和接触件截面积相关）

• 工作电压DC/200—2.7KV，AC/150—2KV（主要和接触件之间的距离相关）

• 测试电压DC/600—5KV，AC/1.5—4.5KV（主要和接触件之间的距离相关）

• 接触电阻2.5—10mQ

• 绝缘电阻≥5000

• 机械寿命≥5000次（连接与分离）

产品主要应用于：

• 通讯、电子、检测与测量、机械设备、医疗器械及仪器仪表等行业；

• 特别适用于需频繁连接分离、需屏蔽的仪器仪表及设备上的电连接。
