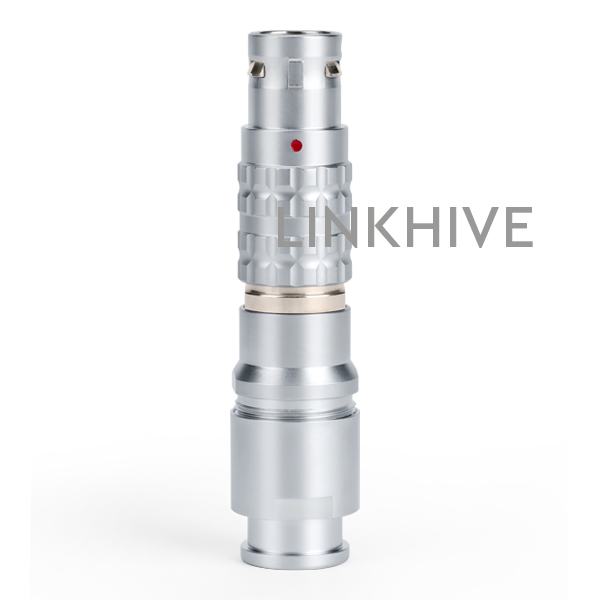

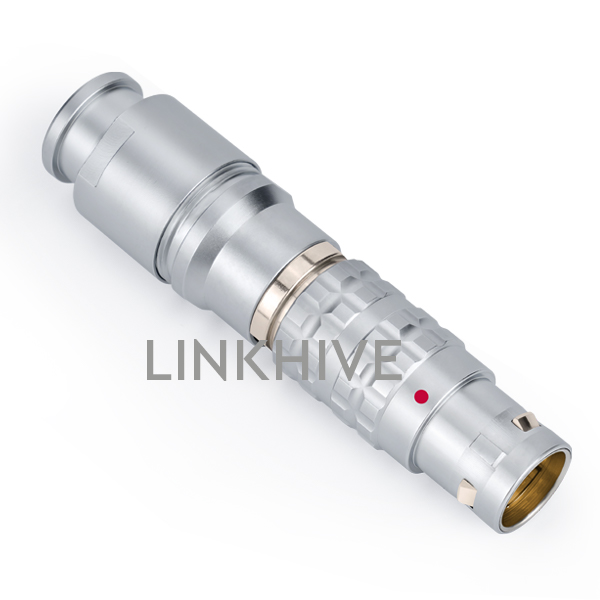

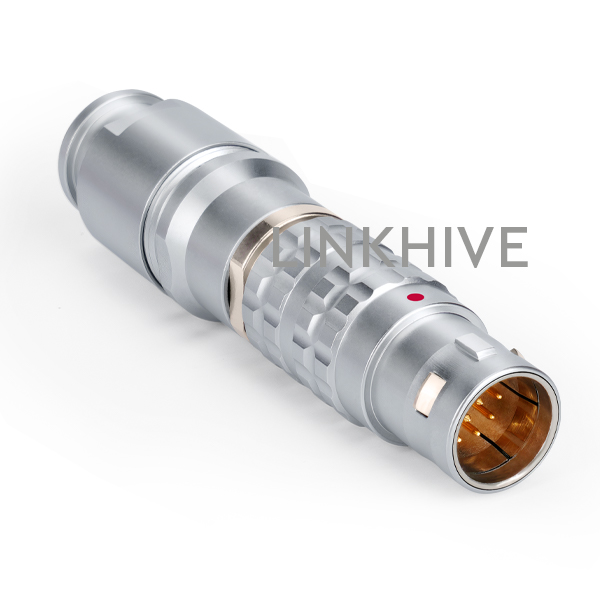

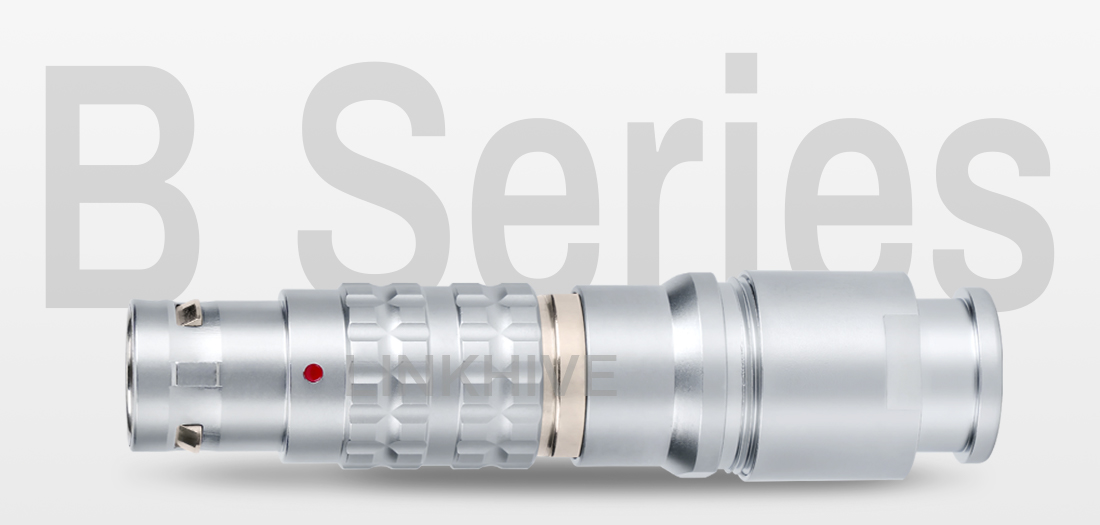

B系列 加大 TGG/FGG 标准通用型直插头，电缆线夹和带护套型尾帽

项目		尺寸（mm）
系列	型号	A	B	L1	L2	SW1	SW2	SW3
00B	TGG	6.4	9	36.3	28.3	5	7	8
0B	TGG	9.5	11	45.3	35.3	8	9	10
1B	TGG	12.0	17	53.0	42.0	10	13	13
2B	TGG	15.0	22	60.0	48.0	13	15	16
3B	TGG	17.8	17	58.0	43.0	16	17.5	18

   主要特点：

• 安全的推拉自锁系统；

• IP50；

• 多芯类型2-48芯；

• 焊接和印刷线路板针芯（直式和弯脚式）；

• 高密度安装，节省空间；

• 多种键位选择，避免相似连接器之间的混插；

• 360度屏蔽提供全方位的EMC防护（抗电磁干扰）；

• 定位销系统（G为标准的定位销）用于连接器对位。

   零件组成：

• 外壳采用铜合金加工，表面镀铬或者镀镍，特殊要求可以采用不锈钢；

• 插针插孔采用铜合金加工，表面镀金；

• 绝缘体采用耐高温、具有良好绝缘性能的工程塑料注塑成型；

• 护套采用软性工程塑料注塑成型，能很好的保护电缆；

• 防水密封圈采用耐磨的橡胶成型。

   技术参数概况：

• 环境温度-50℃—+250℃

• 工作电流1.5—35A（主要和接触件截面积相关）

• 工作电压DC/200—2.7KV，AC/150—2KV（主要和接触件之间的距离相关）

• 测试电压DC/600—5KV，AC/1.5—4.5KV（主要和接触件之间的距离相关）

• 接触电阻2.5—10mQ

• 绝缘电阻≥5000

• 机械寿命≥5000次（连接与分离）

产品主要应用于：

通讯、电子、检测与测量、机械设备、医疗器械及仪器仪表等行业；

特别适用于需频繁连接分离、需屏蔽的仪器仪表及设备上的电连接。
